晶间腐蚀试验常用的方法

　　所谓的晶间腐蚀试验的原理是采用可使金属的腐蚀电位处在恒电位阳极极化曲线特定区间的各种试验溶液，利用金属的晶粒和晶界在该电位区间腐蚀电流的显着差异加速显示晶间腐蚀。现在人们对于晶间腐蚀的试验都已经趋向于标准化，有一个严格的规定和标准，因此我们在进行使用的时候，可以通过以下方法进行试验。

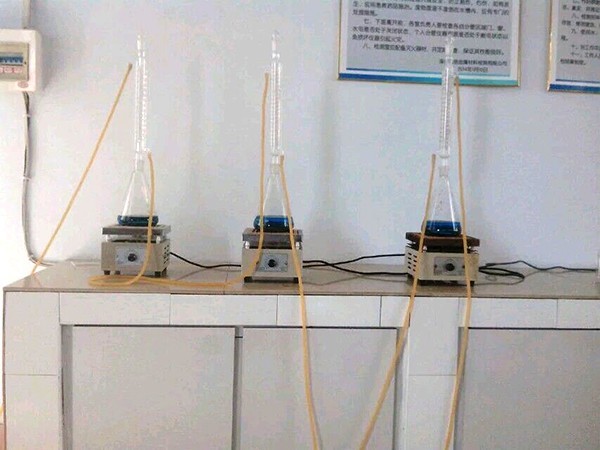

　　（1）硫酸-硫酸铜-铜屑法。适用于检验几乎所有类型的不锈钢和某些镍基合金因碳、氮化物析出引起的晶间腐蚀试验。奥氏体不锈钢在此溶液中的腐蚀电位处于活化-钝化区。试验结果采用弯曲试样放大镜下观察裂纹或金相法评定。此法全面腐蚀轻微，试验条件稳定，但判定裂纹需有-定经验。
　　（2）硝酸法。适用于检验不锈钢、镍基合金等因碳化物、o相析出或溶质偏析引起的晶间腐蚀。奥氏体不锈钢在此溶液中的腐蚀电位处于钝化-过钝化区。试验结果采用腐蚀率评定。此法试验周期长。
　　（3）硝酸-氢氟酸法。适用于检验含钼奥氏体不锈钢因碳化物析出引起的晶间腐蚀试验。奥氏体不锈钢在此溶液中的腐蚀电位处于活化-钝化区。此法试验周期短，但全面腐蚀严重。试验结果须采用同种材料敏化和固溶试样的腐蚀率比值评定。
　　（4）硫酸-硫酸铁法。适用于检验镍基合金、不锈钢因碳化物析出引起的晶间腐蚀。奥氏体不锈钢在此溶液中的腐蚀电位处于钝化区。试验结果采用腐蚀率和固溶试样腐蚀率比较来评定。
　　（5）草酸浸蚀法。主要用作检验奥氏体不锈钢晶间腐蚀的筛选试验。电解浸蚀时腐蚀电位处于过钝化区。浸蚀后用金相显微镜观察浸蚀组织分类评定。
　　（6）盐酸法。适用于检验某些高钼镍基合金的晶间腐蚀。试验结果以腐蚀率评定。
　　（7）氯化钠-过氧化氢法。适用于检验含铜铝合金的晶间腐蚀试验。试488验结果采用金相显微镜测量晶间腐蚀深度评定。
　　（8）氯化钠-盐酸法。适用于检验铝镁合金的晶间腐蚀。试验结果的评定同上。
　　（9）电化学动电位再活化法（EPR法）。在特定溶液中将试样钝化后再活化，测定动电位扫描极化曲线，以再活化电量评定晶间腐蚀敏感性。此法具有快速的特点。
　　晶间腐蚀试验的方法，我们主要就是讲的以上几点方法，相信这些对于大家也已经了解了不少了，对于晶间腐蚀这一方面，我们主要是通过这些方法来简单的了解材料的化学成分以及加工工艺等，是否生产的合理，这是检验材料的一种标准。
